TP Bojan d.o.o. Armaturne mreže

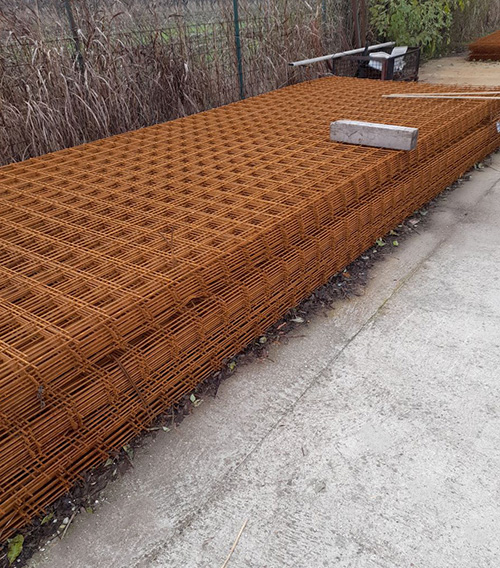

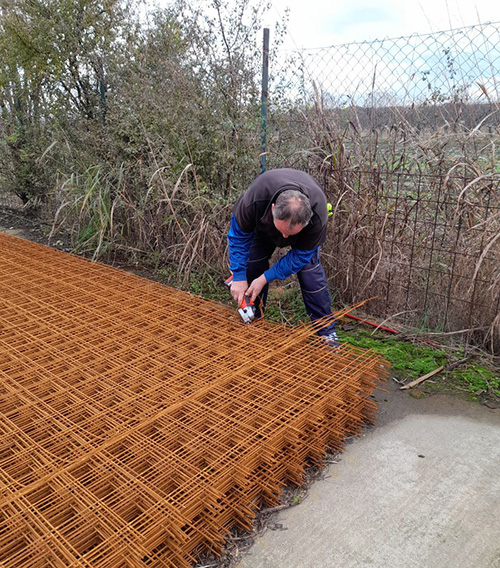

ZAVARENE ARMATURNE MREŽE

Zavarene armaturne mreže imaju veoma široku primenu u građevinarstvu: u visokogradnji (temelji, ploče, zidovi, stepeništa), u niskogradnji (putevi, mostovi, potporni zidovi, tuneli), hidrotehnici (brane, kanali, kolektori), za izradu raznih vrsta armirano-betonskih elemenata i dr.


Asortiman Zavarene armaturne mreže

Dimenzije mreže:

  • a - osno rastojanje uzdužnih žica (mm) a = 100+25n, n= 0,1.....8 mm
  • t - osno rastojanje poprečnih žica (mm) t = 50+25n, n= 0,1.....14 mm
  • uslov: t < 3a i ( a+t ) < 400 mm
  • L - dužina mreže (mm) 2,5 < L < 8,0 m
  • B - širina mreže (mm) 1,5 < B < 2,45 m
  • D - prečnik uzdužnih žica (mm)
  • d - prečnik poprečnih žica (mm) 1,5 > d/D > 0,51
  • X1, X2 - prepust uzdužnih žica (mm) X1 = X2 = t/2 > 50 mm
  • Y1, Y2 - prepust poprečnih žica (mm) Y1 = Y2 = a/2 > 25 mm

 Proizvodni asortiman obuhvata mnogobrojne kombinacije uzdužnih i poprečnih žica i njihovih međusobnih rastojanja i može biti:

  • poprečno nosive, T - mreže, žice su ukrštene u obliku pravougaonika (a > t), pri čemu su nosive poprečne žice
  • obostrano nosive, Q - mreže, žice su ukrštene u obliku kvadrata (a=t), a nosive su uzdužne i poprečne žice
  • mreže za vertikalnu gradnju zidova, Qx - mreže identična je Q - mreži, osim što su prepusti na jednoj strani mnogo duži od prepusta na drugoj, a definišu se prema konkretnim potrebama
  • specijalne mreže po posebnoj narudžbini, S - mreže

Dozvoljena odstupanja

Proizvodnja, isporuka i kontrola kvaliteta zavarene armaturne mreže propisana je standardom U.M1.090.
Kontrola kvaliteta isečnih šipki vrši se ispitivanjem mreže na: zatezanje prema standardu EN10002-1 i savijanje prema standardu C.A4.005.

Poprečno nosive, T-mreže

Oznaka mreže (tip)

Prečnik žice

Rastojanje žice

Dimenzija mreže

Masa mreže

Uzdužna D

Poprečna d

Uzdužna a

Poprečna t

Dužina L

Širina B

Po m2

Komadna

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

(Kg/m2)

(Kg/m2)

T 257

5,0

7,0

250

150

6000

2150

2,685

34,631

T 378

5,0

8,5

250

150

6000

2150

3,647

47,052

T 524

5,0

10,0

250

150

6000

2150

5,093

65,701

Obostrano nosive, Q-mreže (prema U.M1.091)

Oznaka mreže (tip)

Prečnik žice

Rastojanje žice

Dimenzija mreže

Masa mreže

Uzdužna D

Poprečna d

Uzdužna a

Poprečna t

Dužina L

Širina B

Po m2

Komadna

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

(Kg/m2)

(Kg/m2)

Q 84

4,0

4,0

150

150

6000

2150

1,364

17,598

Q 92

4,2

4,2

150

150

6000

2150

1,502

19,376

Q 111

4,6

4,6

150

150

6000

2150

1,791

19,446

Q 126

4,0

4,0

100

100

6000

2150

2,023

26,098

Q 131

5,0

5,0

150

150

6000

2150

2,122

27,375

Q 139

4,2

4,2

100

100

6000

2150

2,227

28,730

Q 166

4,6

4,6

100

100

6000

2150

2,657

34,279

Q 188/A

5,8

5,8

150

150

6000

2150

2,857

26,868

Q 188 6,0 6,0 150 150 6000 2150 3,059 39,463
Q 196 5,0 5,0 100 100 6000 2150 3,147 40,596
Q 221 6,5 6,5 150 150 6000 2150 3,583 46,218
Q 238 5,5 5,5 100 100 6000 2150 3,821 49,295
Q 257 7,0 7,0 150 150 6000 2150 4,162 53,684
Q 283 6,0 6,0 100 100 6000 2150 4,537 58,521
Q 331 6,5 6,5 100 100 6000 2150 5,313 68,538
Q 295 7,5 7,5 150 150 6000 2150 4,778 61,649
Q 335 8,0 8,0 150 150 6000 2150 5,443 70,216
Q 378 8,5 8,5 150 150 6000 2150 6,132 79,104
Q 385 7,0 7,0 100 100 6000 2150 6,171 79,610
Q 424 9,0 9,0 150 150 6000 2150 6,876 88,702
Q 442 7,5 7,5 100 100 6000 2150 7,090 91,473
Q 503 8,0 8,0 100 100 6000 2150 8,072 104,126
Q 524 10,0 10,0 150 150 6000 2150 8,502 109,678
Q 567 8,5 8,5 100 100 6000 2150 9,093 117,306
Q 577 10,7 10,5 150 150 6000 2150 9,370 120,877
Q 636 9,0 9,0 100 100 6000 2150 10,197 131,542
Q 709 9,5 9,5 100 150 6000 2150 11,362 146,567
Q 785 10,0 10,0 100 100 6000 2150 12,237 157,851
Q 753 12,0 12,0 150 150 6000 2150 12,237 157,851
Q 1130 12,0 12,0 100 100 6000 2150 18,146 234,086
Napomena: Pored navedenih mreža u tabeli proizvode se i ostali tipovi mreža predviđeni standardom
